Клапан дыхательный механический КДС-3000К со встроенным огнепреградителем предназначен для герметизации газового пространства резервуаров с нефтью и нефтепродуктами и регулирования давления в этом пространстве в заданных пределах с целью сокращения потерь от испарения нефтепродуктов и уменьшения загрязнения окружающей среды.
Клапаны устанавливаются на монтажный патрубок на крыше резервуара.
По устойчивости к воздействию климатических факторов внешней среды клапаны изготавливаются в исполнении У и УХЛ категории размещения 1 по ГОСТ 15150-69.
Клапан дыхательный КДС-3000К имеет всю необходимую документацию и соответствующую сертификацию.
Предлагаем по ценам завода-изготовителя следующие наименования клапана:
КДС-3000К/250, КДС-3000К/350, КДС-3000К/500.
Пример обозначения при заказе клапана: КДС-3000К/250 УХЛ1 ТУ 3689-100-10524112-2007, где:
250 - условный проход клапана, мм; УХЛ1 - климатическое исполнение.
По желанию вы можете заказать к клапану дополнительное оборудование:
- отражатель дисковый;
- прокладку и крепеж;
- ответные фланцы;
- монтажный патрубок.
ООО ПТП "Поршень" ТУ 3689-100-10524112-2007, соответствует:
* АОМЗ ТУ 3689-022-03467856-2003;
* НГМ Групп ТУ 3689-011-79167039-2006.
Наша организация осуществляет поставки запасных частей и комплектующих для клапанов, выполняет услуги по диагностике и техническому обследованию, наладке, ремонту и настройке дыхательных клапанов типа КДС.
Техническая информация
| |
КДC-3000К/250 |
КДC-3000К/350 |
КДС-3000К/500 |
| Условный проход, Dу, мм |
250 |
350 |
500 |
| Рабочее давление, Па (мм вод.ст.), не более |
2000 (200) |
2000 (200) |
2000 (200) |
| Рабочий вакуум, Па (мм вод.ст.), не более |
250 (25) |
250 (25) |
250 (25) |
| Давление срабатывания, Па (мм вод.ст.), не более |
1600 (160) |
1600 (160) |
1600 (160) |
| Вакуум срабатывания, Па (мм вод.ст.), не более |
150 (15) |
150 (15) |
150 (15) |
| Пропускная способность, м3/ч, не менее |
1100 |
2400 |
3000 |

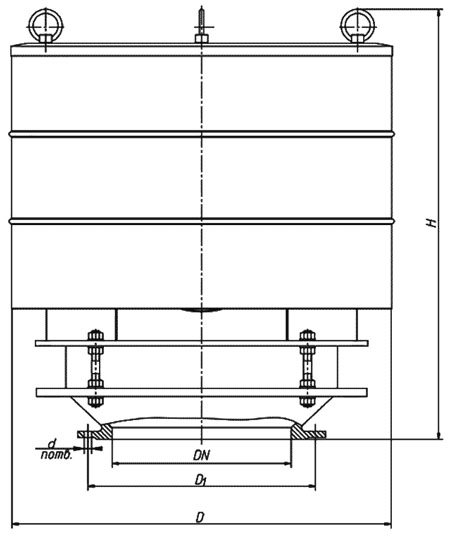

| Габаритные размеры, мм |
диаметр D |
940 |
940 |
940 |
| высота H |
975 |
1040 |
975 |
| Присоединительные размеры, мм |
D1 |
335 |
445 |
600 |
| d |
18 |
22 |
| n, шт. |
6 |
16 |
| Масса, кг, не более |
245 |
Клапаны дыхательные КДС-3000К устанавливаются на монтажные патрубки резервуаров присоединительным фланцем переходника.
