Клапан дыхательный механический КДМ-150 предназначен для герметизации газового пространства резервуаров со светлыми нефтепродуктами и регулирования давления в этом пространстве в заданных пределах с целью сокращения потерь от испарения нефтепродуктов и уменьшения загрязнения окружающей среды их парами.
Данные клапаны могут быть использованы как в качестве дыхательных, так и в качестве предохранительных клапанов. В конструкцию клапана входит кассета огневого предохранителя.
По устойчивости к воздействию климатических факторов внешней среды клапаны изготавливаются в исполнении У и УХЛ категории размещения 1 по ГОСТ 15150-69.
Клапан дыхательный КДМ-150 имеет всю необходимую документацию и соответствующую сертификацию.
Предлагаем по ценам завода-изготовителя следующие наименования клапана: КДМ-150/100, КДМ-150/150, КДМ-150/200, КДМ-150/250.
Пример обозначения при заказе клапана: КДМ-150/150 У1 ТУ3689-004-03467856-2004, где:
150 - условный проход клапана,
У1 - климатическое исполнение.
По желанию вы можете заказать к клапану дополнительное оборудование:
- прокладку и крепеж;
- ответные фланцы;
- монтажный патрубок.
Наша организация осуществляет поставки запасных частей и комплектующих для клапанов, выполняет услуги по диагностике и техническому обследованию, наладке, ремонту и настройке дыхательных клапанов типа КДМ.
Техническая информация
| |
КДМ-150/100 |
КДМ-150/150 |
КДМ-150/200 |
КДМ-150/250 |
| Условный проход, Dу, мм |
100 |
150 |
200 |
250 |
| Рабочее давление, Па (мм вод.ст.), не более* |
1765-1961 (180-200) |
| Рабочий вакуум, Па (мм вод.ст.), не более* |
225-245 (23-25) |
| Давление срабатывания, Па (мм вод.ст.), не более |
1323-1423 (135-145) |
| Вакуум срабатывания, Па (мм вод.ст.), не более |
98-147 (10-15) |
| Пропускная способность, м3/ч, не менее |
150 |
200 |
220 |
250 |
| Габаритные размеры, мм |
длина, L |
550 |
550 |
550 |
550 |
| ширина, B |
450 |
450 |
450 |
450 |
| высота, H |
644 |
644 |
624 |
624 |
| Присоединительные размеры, мм |
D |
205 |
260 |
315 |
370 |
| D1 |
170 |
225 |
280 |
335 |
| d |
18 |
18 |
18 |
18 |
| n, шт. |
4 |
4 |
4 |
6 |
| Масса, кг, не более |
32 |
36 |
38 |
40 |
* По согласованию с заказчиком рабочие параметры клапана КДМа-150 по давлению и вакууму могут быть настроены на другие значения.
Средняя наработка на отказ, циклов – 36000. Под циклом понимается одно открытие и закрытие клапана.
Срок службы клапана, лет – 15.
Срок службы предохранителя огневого, лет – 5.

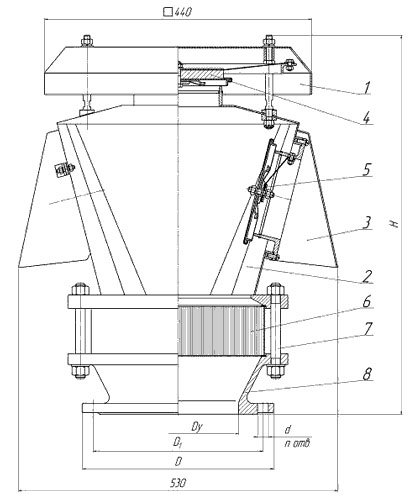

1-крыша;
2-корпус;
3-кожухи;
4-затвор давления;
5-затворы вакуумные;
6-огневой предохранитель;
7-шпилька;
8-нижний переходник.
Клапаны дыхательные КДМ-150 устанавливаются на монтажные патрубки резервуаров присоединительным фланцем переходника 8.
Для защиты от прямого воздействия атмосферных осадков и ветра клапан имеет крышку 1 и два кожуха 3 для вакуумных затворов.
