Клапан дыхательный закрытого типа КДЗТ, предназначен для герметизации газового пространства резервуаров для хранения светлых нефтепродуктов и регулирования давления в этом пространстве в заданных пределах с целью сокращения потерь от испарения нефтепродуктов и уменьшения загрязнения окружающей среды.
Клапаны используются в закрытых газоуравнительных системах.
Конструкция предусматривает осуществление "вдоха" и "выдоха" через одно и тоже отверстие, соединенное с помощью фланцев с газоуравнительной системой.
По устойчивости к воздействию климатических факторов внешней среды клапаны изготавливаются в исполнении У и УХЛ категории размещения 1 по ГОСТ 15150-69.
Клапан дыхательный КДЗТ имеет всю необходимую документацию и соответствующую сертификацию.
Предлагаем по ценам завода-изготовителя следующие наименования клапана: КДЗТ-50А, КДЗТ-100А, КДЗТ-150А.
Пример обозначения при заказе клапана: КДЗТ-50А У1 ТУ 3689-081-10524112-2005, где:
50 - условный проход клапана;
А – алюминиевый корпус;
У1 – климатическое исполнение.
По желанию вы можете заказать к клапану дополнительное оборудование:
- прокладку и крепеж;
- ответные фланцы;
- монтажный патрубок.
ООО ПТП "Поршень" ТУ 3689-081-10524112-2005, соответствует:
*Сапкон ТУ 3689-015-00217633-97.
Разрешение Ростехнадзора на применение № РРС 00-23820 от 14.03.2007г.
Техническая информация
| |
КДЗТ-50А |
КДЗТ-100А |
КДЗТ-150А |
| Условный проход, Dу, мм |
50 |
100 |
150 |
| Рабочее давление, Па (мм вод.ст.), не более |
1000 (100) |
1000 (100) |
2400 (240) |
| Рабочий вакуум, Па (мм вод.ст.), не более |
250 (25) |
250 (25) |
270 (27) |
| Давление срабатывания, Па (мм вод.ст.), не более |
900 (90) |
900 (90) |
2000 (200) |
| Вакуум срабатывания, Па (мм вод.ст.), не более |
150 (15) |
150 (15) |
270 (27) |
| Пропускная способность, м3/ч, не менее |
22 |
120 |
200 |

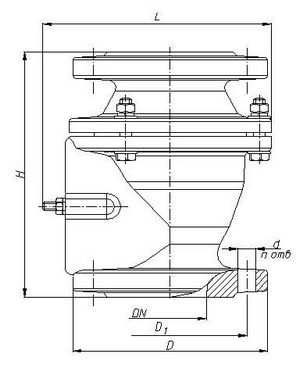

| Габаритные размеры, мм |
длина L |
170 |
220 |
302 |
| ширина |
140 |
232 |
270 |
| высота H |
176 |
271 |
288 |
| Присоединительные размеры, мм |
D |
140 |
205 |
260 |
| D1 |
110 |
170 |
225 |
| d |
14 |
18 |
| n, шт. |
4 |
8 |
| Масса, кг, не более |
3,2 |
6,5 |
13 |
Клапаны дыхательные КДЗТ устанавливаются на монтажные патрубки на крыше резервуаров присоединительным фланцем переходника.
