Клапаны отсечные поплавковые ОК-80, КОП-80 и КОП-80-А предназначены для перекрытия основного потока топлива во время осуществления операции слива из автоцистерны в резервуар АЗС при достижении уровня топлива в резервуаре в 95% от объема резервуара.
Устанавливаются на вертикальном участке трубопровода линии наполнения непосредственно в резервуаре на заданной высоте.
По устойчивости к воздействию климатических факторов внешней среды клапаны отсечные поплавковые изготавливаются в исполнении У и УХЛ, категория размещения 3 по ГОСТ 15150-69.
Предлагаем клапаны ОК-80, КОП-80 и КОП-80-А по ценам завода-изготовителя. Клапан имеет всю необходимую документацию и соответствующую сертификацию.
Пример обозначения при заказе:
ОК-80А УХЛ3 ТУ 3689-086-10524112-2006, где:
80-условный проход, А - алюминиевый корпус, УХЛ3 - климатическое исполнение.
ООО ПТП "Поршень" ТУ 3689-086-10524112-2006
Разрешение Ростехнадзора на применение № 00-23820 от 14.03.2007г.
Техническая информация
| |
ОК-80 |
| Условный проход, DN, мм |
80 |
| Пропускная способность, не менее. м3/ч (л/мин.) |
при открытой заслонке |
18 (300) |
| при закрытой заслонке |
1,2 (19,5) |
| Номинальное давление, МПа |
0,1 |
| Максимальное давление, МПа |
0,6 |
| Время закрытия клапана, с, не более |
2 |
| Габаритные размеры, мм |
длина |
328 |
| ширина |
135 |
| высота |
170 |
| Присоединительные размеры по ГОСТ 24075-81 |
G3 |
| Масса, кг, не более |
2,6 |
Клапан отсечной поплавковый ОК-80

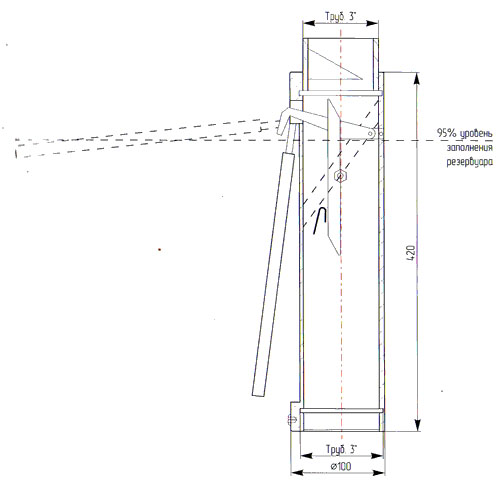

Клапан отсечной поплавковый КОП-80
