Огнепреградители ОП...АА

Количество:

Огнепреградители ОП предназначены для временного предотвращения проникновения пламени внутрь резервуаров с нефтью и нефтепродуктами при воспламенении выходящих из него взрывоопасных смесей газов и паров с воздухом.

Огнепреградители ОП 50-500 устанавливаются на монтажные патрубки резервуаров.

Огнепреградитель ОП-40 имеет безфланцевую конструкцию и устанавливается на технологических линиях за счет резьбового соединения обоймы (труб. 1 1/2") с соответствующими патрубками трубопроводов.

По устойчивости к воздействию климатических факторов внешней среды огнепреградители изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТ 15150-69.

Огнепреградители имеют всю необходимую документацию и соответствующую сертификацию.

Пример обозначения при заказе: ОП-150ААН У1 ТУ 3689-101-10524112-2007, где
150 - условный проход огнепреградителя;
А - алюминиевый корпус с алюминиевой фольгой;
А - огнепреграждающий элемент из алюминиевой фольги;
Н - разборный корпус с возможностью замены огнепреграждающего элемента;
У1 - климатическое исполнение.

По желанию вы можете заказать дополнительное оборудование:
- прокладку и крепеж;
- ответные фланцы;
- монтажный патрубок.

ООО ПТП "Поршень" ТУ 3689-101-10524112-2007, соответствует:
* Сапкон ТУ 3689-002-0217636-93;
* АОМЗ ТУ 63-РСФСР 68-75;
* НГМ Групп 3689-016-79167039-2006.
Разрешение Ростехнадзора на применение № РРС-00-23820 от 14.03.2007г.
Заключение о соответствии противопожарным правилам № 22 от 01.02.07г.

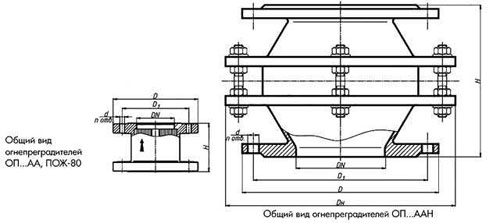

Технические характеристики

Наименование параметров ОП-40 ОП-50АА** ОП-50АА*** ОП-50ААН* ОП-80АА ОП-80ААН* ОП-100АА ОП-100ААН
Условный проход DN 40 50 50 50 80 80 100 100
Пропускная способность при сопротивлении воздушного потока 118 Па, м3/час, не более 12 25 25 100 100 150 100 200
Габаритные размеры, мм, не более диаметр Dн, мм 64 140 140 160 194 214 207 858
высота H, мм 95 80 165 172 80 200 94 197
Присоединительные размеры, мм, не более: D   140 140 141 194 184 207 644
D1   110 125 110 160 150 170 170
d   14 18 14 18 18 18 18
n   4 4 4 4 4 4 4
Масса, кг, не более 0,8 1,3 3,9 3 2,7 5,0 2,8 6,1

Наименование параметров ОП-150ААН ОП-200ААН ОП-250ААН ОП-300ААН ОП-350ААН ОП-500ААН
Условный проход DN 150 200 250 300 350 500
Пропускная способность при сопротивлении воздушного потока 118 Па, м3/час, не более 215 380 600 750 900 2950
Габаритные размеры, мм, не более диаметр Dн, мм 303 375 450 530 637 858
высота H, мм 231 255 263 275 277 317
Присоединительные размеры, мм, не более: D 262 315 370 435 485 644
D1 225 280 335 395 445 600
d 18 18 18 22 22 22
n 4 4 6 6 6 16
Масса, кг, не более 10 16 27 30 45 44
* Изделия ОП с условным проходом DN50 и DN80 по требованию заказчика могут быть изготовлены под фланцевое соединение "шип-паз". Во фланце(ах) изделий выполняется паз.
По желанию заказчика изделие может быть укомплектовано ответными фланцами по ГОСТ 12815-80. Уплотняющие прокладки не поставляются.
** Изделия ОП с условным проходом DN50 по требованию заказчика могут быть изготовлены под фланцевое соединение "шип-паз". Ввиду конструктивной особенности во фланце(ах) изделий выполняется паз, отличающийся от размеров ГОСТ 12815-80. По желанию и с согласия заказчика данные изделия комплектуются ответными фланцами.
*** Изделие выполнено с фланцами на давление 1,6 МПа
